手動換向閥
型號：3WMM6C瀏覽次數：754次
分享產品1.用手柄操縱的直動式換向滑閥 2.供選的帶復位彈簧或定位器 3.板式連接 4.有46、19、18種滑閥機能（通徑6） 5.通徑6 6.壓力至35MPa 7.流量至300L/min
|
產品特點：
1.用手柄操縱的直動式換向滑閥 2.供選的帶復位彈簧或定位器 3.板式連接 4.有46、19、18種滑閥機能（通徑6） 5.通徑6 6.壓力至35MPa 7.流量至300L/min |

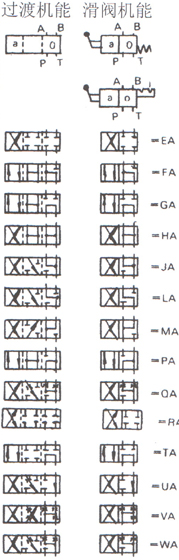

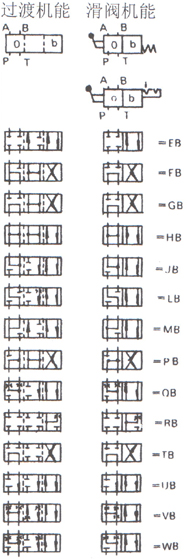

| 4 | WMM | 16 | * | 50 | / | F | B08 | V | * |

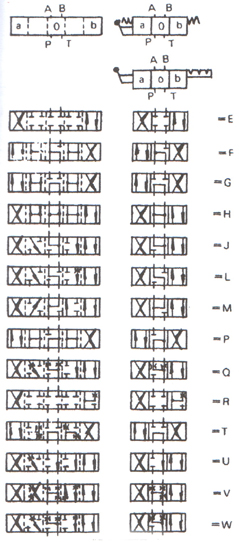

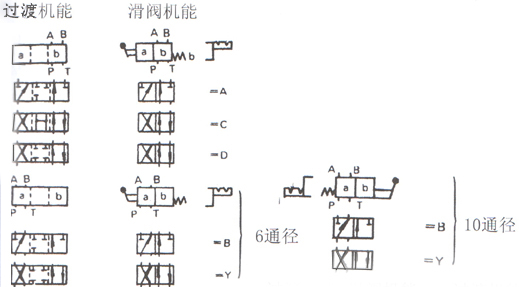

| 通 | 系列號碼 | 通徑 | 滑閥機能符號 | 系列號 | 帶定位器 | 帶阻尼器 | 磷酸酯液壓油 | 附加說明 | |
| 4：4通 | WMM型手動換向閥 | 16 | 見下 | 50：50系列號 | 無標記：彈簧復位 F：帶定位器 |
無標記：不帶阻尼器 B10:帶阻尼器，節流孔直徑0.8mm B12:帶阻尼器，節流孔直徑1.2mm |
無標記：礦物質液壓油 V：磷酸酯液壓油 |
 | ||
 |
 |
 |
| 通徑 | 6 | 10 | 16 | |
| 流量 （L/min） | -60 | -100 | -300 | |
| 工作壓力（Mpa） | P.A.B腔 | 31.5 | 35 | |
| 工作壓力（Mpa） | T腔 | 16 | 16 | 25 |
| 流動截面積 （在中位時） |
Q型閥芯為公稱截面積的6% W型閥芯為公稱截面的3% |
Q、V型機能為公和截面的16% W型機能為公稱截面的3% | ||
| 介質 | 礦物液壓油 磷酸脂液壓油 | |||
| 介質粘度（mm2/s） | 2.8-500 | |||
| 介質溫度 | -30-+80 | |||
| 操縱力（N） | 無回油壓力時20 回油壓力16Mpa時30 |
帶定位裝置時16到23 帶復位彈簧時20至27 |
約75 | |
| 閥重量 | 1.4 | 4.0 | 8 | |
| 油液清潔度 | NAS1638的9級 | |||
 |
 |
| 連接板G172/01；G172/02；G174/01;G174/01;G174/08（同WEH16）(X、Y口不用，用L口直接回油箱) | |
 |

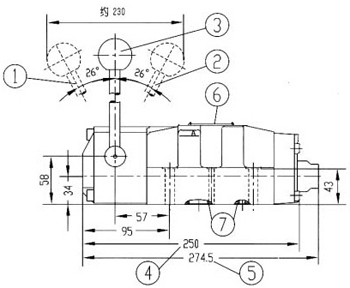

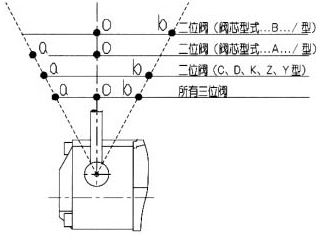

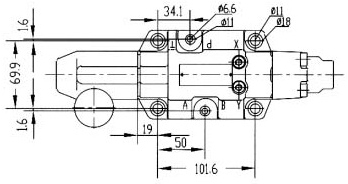

1.切換位置a 2.切換位置b 3.切換位置O、a和b(a和b屬二位閥) 4 帶定位裝置的二位和三位閥，彈簧對中的三位閥 5 二位閥，彈簧復位 6 標牌 7 二個定位銷 8 O型圈22×2.5（油口A、B、P和T） 9 油口連接尺寸 |
 |
 |
 |
 |
 |
 |
 |
 |
